Proteus仿真51单片机温湿度开关 温湿度报警器电路设计

价格 ¥ 20.0
运费:包邮 热销:0 件 奖励:15 积分
评分
5.0 分 0人评价
数量
库存688
  立即购买 加入购物车

热销排行

商品货号:
  • 1.本设计基于STC89C51/52(AT89C51/52AT89S51/52通用,可任选)单片机
  • 2.采用AT24c02芯片实现掉电存储
  • 3.LCD1602液晶显示,液晶显示比数码管的显示效果要好,有英文提示
  • 4.配用全数字型温湿度传感器DHT11,温度测量范围0℃--50℃,湿度测量范围20%RH—90%RH,可以满足一般需要。
  • 5.温湿度限值可以通过四个按键加减修改当温度或湿度超限后,报警信号灯点亮同时相应的继电器吸合。继电器可以驱动打开或切断通风机,抽湿机,报警器等外部设备。本设计只模拟一个抽湿风扇,通过继电器控制。



操作说明:

开机就显示当前的温湿度(上行显示温度,下行显示湿度),液晶的右侧显示的是温湿度的上限阀值(上行显示温度的阀值,下行显示湿度的阀值)。共四个按键,随时都可以操作。两个是加减温度的阀值,两个是加减湿度的阀值,当前温度或湿度超过阀值的时候相应的继电器就会吸合。

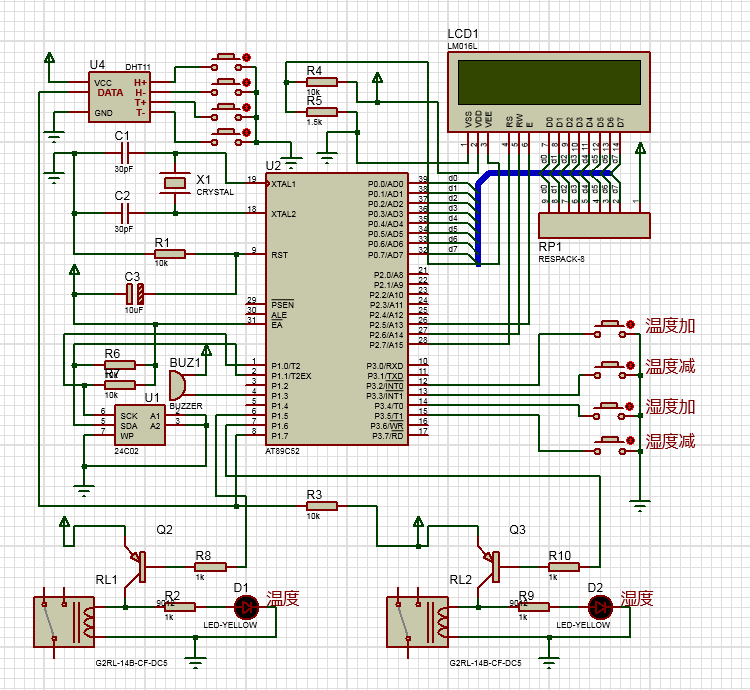

1.做好的仿真图,如下图所示。

2.运行仿真后。如下图所示。

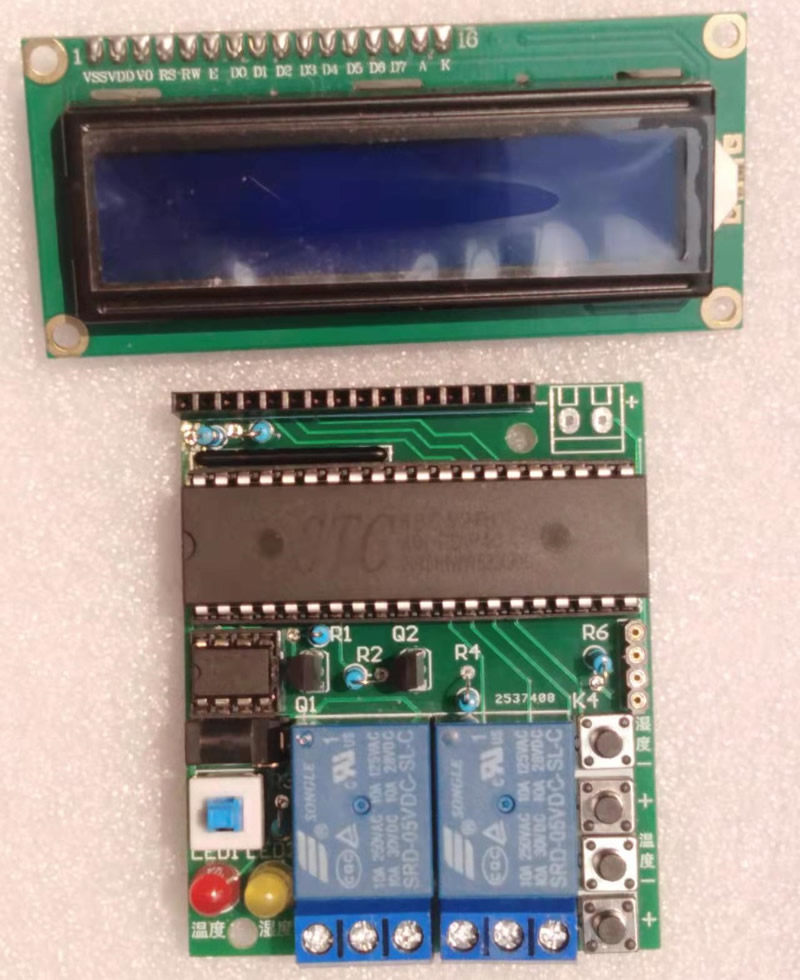

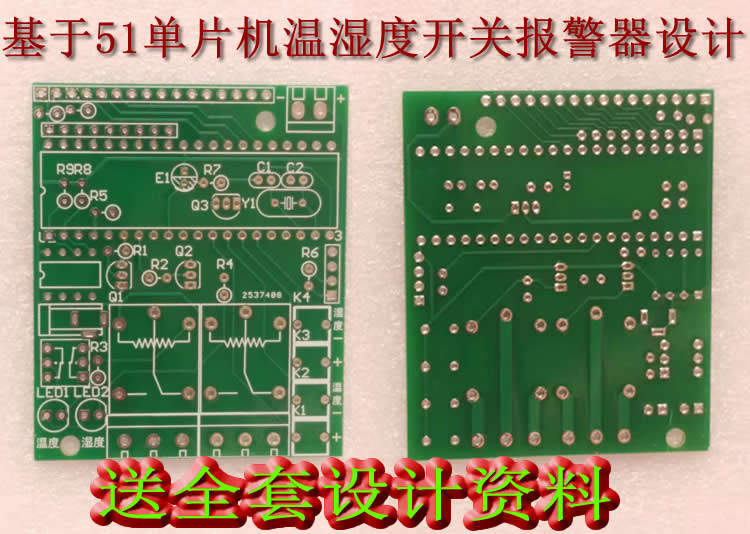

2.PCB实物图。如下图所示。

<有问必答>

问题1:资料齐全吗?怎么给?
答:只要你看到有介绍的资料都是有的。都是店主根据本设计配套整理的,耗费大量时间精力。



问题2:默认发什么快递?
答:这些都是设计资料,默认发邮箱,如需实物发货请联系店主协商。



问题3:是否提供技术支持?
答:程序、电路、焊接方面不懂的地方,可以随时在线咨询我们的客服。
