基于51单片机家庭防盗报警器 热释电传感器 红外感应系统设计

价格 ¥ 60.0
运费:包邮 热销:10 件 奖励:10 积分
评分
5.0 分 0人评价
数量
库存1000
  立即购买 加入购物车

热销排行

商品货号:

基于51单片机家庭防盗报警器 热释电传感报警器 Proteus仿真设计

单片机红外防盗报警器

赠送技术资料 提供在线解答

演示视频:http://v.youku.com/v_show/id_XNjczNTEzNDU2.html

功能介绍:人体防盗报警(默认款)

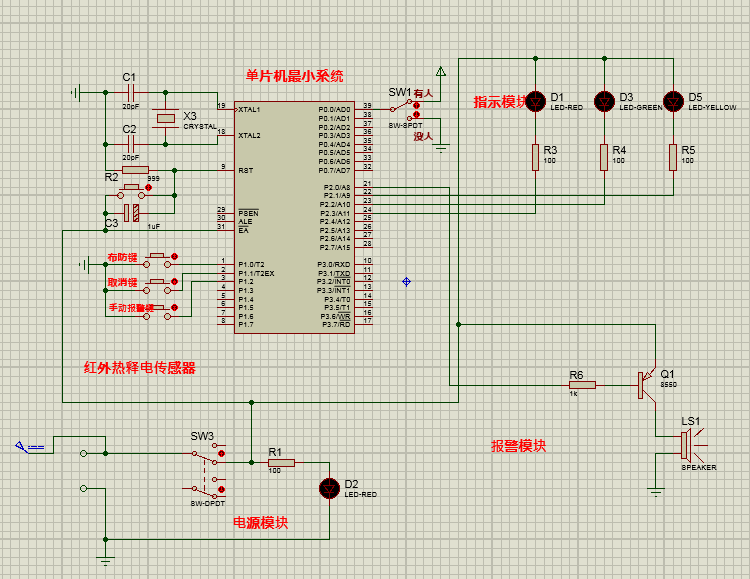

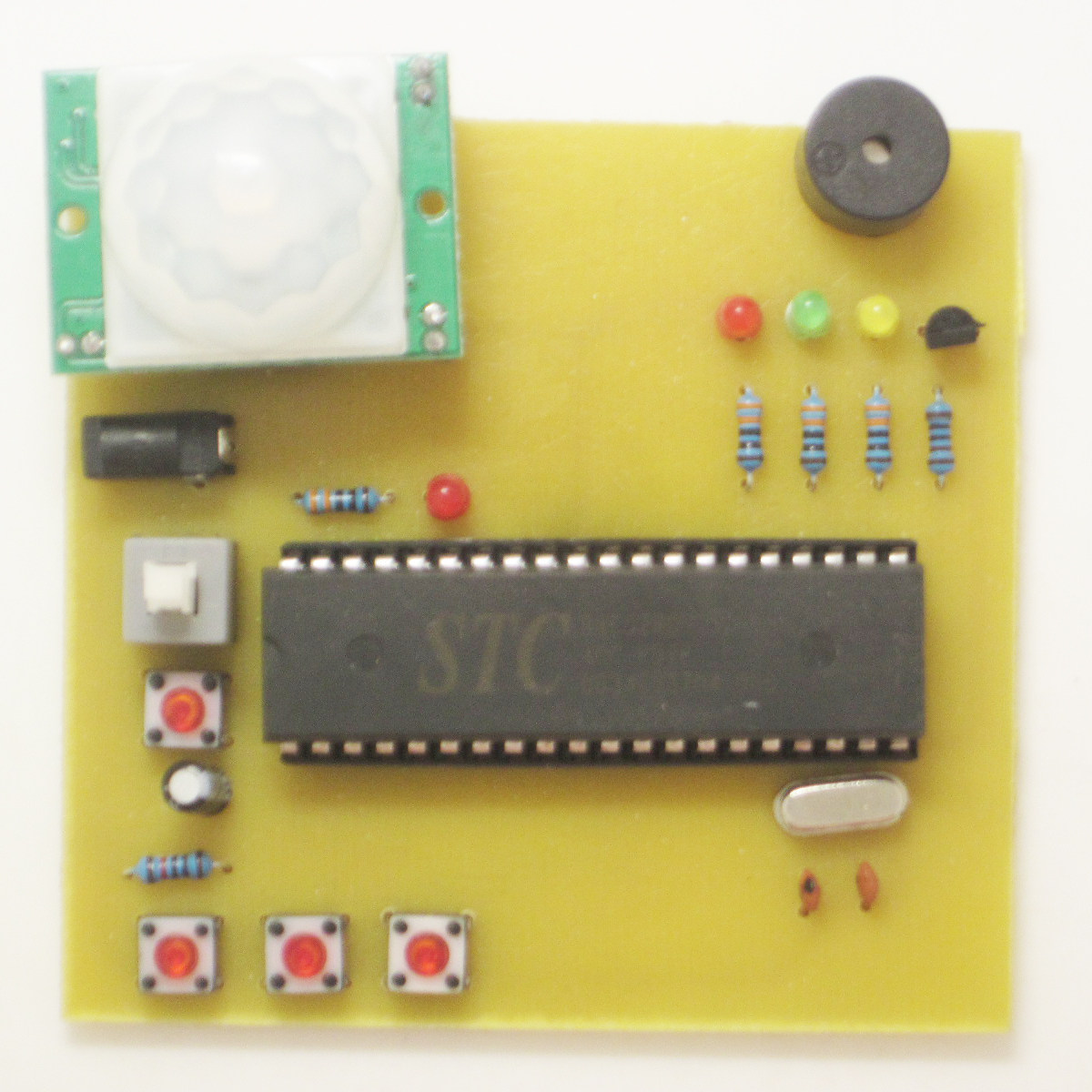

单片机红外热释电防盗报警采用单片机+红外热释电人体感应传感器HC-SR501+发光二极管+按键+蜂鸣器等成。

   按键说明:

 从左边第一个起,手动报警键布防键取消报警键单独一个按键为复位按键

1.单片机型号:STC89C52/51、AT89C52/51、AT89S52/51可以任选,默认是发stc89c52,需要其他型号下单时候备注下。
2.产品自带单片机上电复位电路、手动复位电路(复位按键)、晶振电路(给单片机提供时钟周期)。

3.两种报警状态,一种紧急报警模式,另一种布防报警模式

4.三个LED指示灯,红色发光二极管是当有报警时此发光二极管闪烁报警,否则熄灭;绿色发光二极管用做布防指示灯;黄色发光二极管用做人体传感器信号指示灯(有信号就亮,否则)。


5.按下布防键,系统等待20进入布防状态(此时绿色的灯闪烁),20秒后系统进入布防状态(此时绿色的长亮),当有人靠近时,红外热释电人体传感器信号输送给单片机,单片机接收到信号马上控制蜂鸣器和发光二极管声光报警。

6.当遇到特殊情况时,按下紧急报警键,系统马上控制蜂鸣器和发光二极管声光报警。

7.红外热释电人体传感器感应人体,当感应到人输出高电平,没感应到人输出低电平。



 温馨提示:单片机型号:STC89C52/51AT89C52/51AT89S52/51 通用,可任选,默认发STC89C52,如需要指定单片机型号,请在订单中留言备注。

供电方式:默认送usb线供电,如需换成电池盒供电请在订单中留言备注。

加红外遥控功能介绍:

1.采用VS1838B红外接收头来接收红外遥控器的信号。

2.可以通过遥控器上的按键来实现产品的操作。

3.遥控器上的1号键是手动报警键,2号键是布防键,3号键是取消报警布防键。

加烟雾+温度功能介绍:

1.采用MQ-2烟雾传感+ADC0832模数转换芯片+DS18B20温度传感器+数码管显示设计。

2.可设置烟雾浓度和高温报警值,并有掉电保存功能。

3.可紧急报警和手动取消紧急报警功能。

4.当烟雾传感器检测到火灾释放的烟雾时,信号由ADC0832进行处理模数转化再到单片机进行处理,当检测到浓度超标时,蜂鸣器会发出滴滴的报警声。

5.火灾发生往往环境温度会升高,到检测到温度超过设定的报警温度时候,蜂鸣器也将产生报警。

6.数码管显示烟物浓度和当前温度、红外人体感应(感应到人第三位数码管的小数会点亮)。

7.按下布防键后,系统等待15秒进入布防状态(此时数码管上开始计时),15秒后系统进入布防状态(数码管上显示“F”),当有人靠近时,红外热释电传感器信号输送给单片机,单片机接收到信号马上报警。

加手机蓝牙APP功能:

1.采用HC-05蓝牙模块。


2.会赠送一个手机蓝牙APP软件安装在手机上。


3.手机APP上可以显示是布防状态和是否感应到人。手机APP上有3个按键,从左边第一个起手动报警键布防键取消报警键


4.手机APP有汉字报警提示,当产生防盗报警时手机上会显示“防盗报警”。

加手机GSM短信报警功能介绍 :

1.采用SIM800L手机短信模块。

2.可以实现远程短信报警的功能。

当产生防盗报警时,蜂鸣器和指示灯会产生声光报警的同时,会向预设的手机号码发送报警短信。

 加手机WIFI APP功能介绍:

1.采用ESP8266 WIFI模块设计。

2.会赠送一个手机APP软件安装在手机上。

3.手机APP上可以显示是布防状态和是否感应到人。手机APP上有3

个按键,从左边第一个起是手动报警键布防键取消报警键

4.手机APP有汉字报警提示,当产生防盗报警时手机上会显示“防盗报警”。

换成震动防盗报警功能介绍:

1.震动传感器采集震动信号,经过LM393电压比较器处理将信号给单片机。

2.按下布防键,进入布防状态(此时绿色灯长亮),当有震动时,震动传感器感应到震动信号输送给单片机,单片机接收到信号马上控制声光报警。

换成声音防盗报警功能介绍:

1.采用麦克风采集声音信号,经过LM393电压比较器处理将信号给单片机。

2.按下布防键,进入布防状态(此时绿色灯长亮),当有声音时,麦克风感应到声音信号输送给单片机,单片机接收到信号马上控制声光报警。

二路人体防盗报警功能介绍:

1.采用2个红外热释电传感器设计。

2.按下布防键,进入布防状态(此时绿色灯长亮),2个传感器任意一个传感器感应到人就会声光报警。



 LCD1602液晶 记录报警时间功能介绍:

1.采用DS1302时钟芯片计时。

2.LCD1602液晶可以显示当前的时分秒、星期、年月日。

3.可以通过按键设置时间。

4.当产生防盗报警时可以记录产生防盗报警的时间,并可以通过按键查看报警时间,可以记录5组报警时间。

换成红外线传感器防盗功能介绍:
采用红外线避障传感器设计感应实现防盗。

加1602显示报警次数功能介绍:
  采用1602液晶显示报警次数,每报警一次就显示报警次数加1。

加无线NRF24L01功能介绍:

1.采用2块NRF24L01无线模块通信,实现无线报警功能。


2.产品共两块板子一主机一从机,采用NRF24L01无线通信,从机负责检测防盗信息并无线发射,主机负责接收无线防盗信号并报警。

单片机换成STM32控制功能介绍:
采用STM32F103C8T6单片机实现人体防盗报警(默认款)的功能。



供电方式:默认送usb线供电,如需换成电池盒供电请在订单中留言备注。
